變壓器絕緣油濾油機自激振動消泡原理

作者： 凱潛濾油機 發布時間：2019-11-16 17:32 點擊量： 來源：

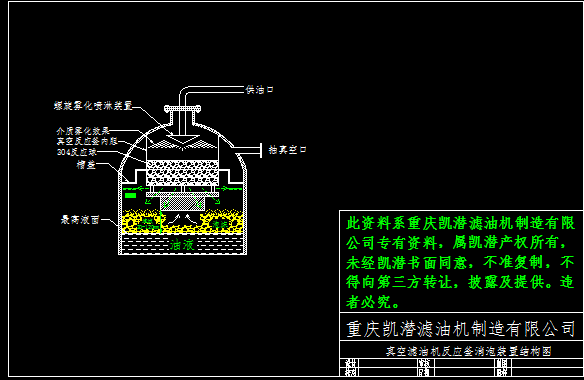

凱潛絕緣油真空濾油機自激振動消泡技術在目前高真空濾油機系統處于領先水平，高真空濾油機自激振動消泡系統由噴淋裝置、霧化裝置、自激振動消泡裝置、反應塔、分離塔、分離室、分離篩塔、抽氣室、聚油箱組成。真空分離釜，屬于真空濾油機分離技術_核心關鍵技術，它包括真空分離釜罐體，在真空分離釜罐體頂部設有進油口、抽氣口，底部設有出油口以及止回閥，真空分離釜罐體上部設有對應于進油口的霧化室，霧化室底部設有若干向下噴射的噴嘴，在噴嘴下方設有分離塔，該分離塔底部通過彈性連接片與真空分離釜罐體內壁彈性連接，所述分離塔內置有分離網。

該新型高真空濾油機自激振動消泡系統，通過自激振動使得脫水脫氣效率高，氣液分離速度快，采用自激振動消泡技術真空濾油機長時間工作電子真空計測量值為－70Pa真空罐內絕無泡沫上升現象。

凱潛真空濾油機核心技術

（1）凱潛新型真空濾油機自激振動消泡系統：≤－70Pa測試連續運行168小時絕無發生泡沫上升的現象。

（2）工作真空度：≤－70Pa長時間濾油工作絕不采用進氣降低真空或手動閥破壞真空度來消除真空反應釜中的泡沫，達到不跑油的目的。

（3）極限真空度：達到≤－10Pa

（4）濾油機工作真空度要求：≤－70Pa-133Pa長時間濾油工作時真空反應釜不會出現泡沫上升，凱潛采用_自激振動消泡系統技術保證濾油機在高真空狀態工作的同時絕無跑油的現象發生，而真空反應釜泡沫上升時絕不允許采用進大氣的方式降低真空度來達到消泡沫的目的。

（5）顧名思義，真空濾油機要的就是真空，真空度越高脫水分、氣體干燥就越快，反之濾油機就節能，濾油速度快。

●市場落后的真空濾油機消泡方式

現目市場低值低價落后的真空濾油機廠家消泡方式，通常采用紅外線消泡裝置，接近開關、電容式開關、油泡沫傳感器等來實現降低真空達到消泡沫的目的，實際是通過開關給出信號打開電磁閥進氣降低真空達到消泡沫的目的，在特別低端濾油機上廣泛應用。但是，在消泡的過程中，真空度會降低，耗時耗工又耗電即不節能又不環境，短時間無法達到油品凈化的效果。

上述落后的消泡方式；就目前很多客戶遇到真空濾油機由真空泵抽出油液的問題束手無策俗稱真空泡油現象。

變壓器干燥與真空濾油機安裝

1.真空濾油機設備功能

●主變壓器110-330KV主變壓器油脫水、脫氣、除雜質。

●主變壓器110-330KV主變壓器油過濾。

●主變壓器110-330KV主變壓器抽真空。

●特高壓油處理設備本設備變頻濾油機_大的處理量可以滿足100-500噸單臺變壓器絕緣油凈

在安裝變壓器時，需要進行電力變壓器的干燥和真空油過濾。
　　電力變壓器干燥和油過濾是變壓器安裝和大修理的必要程序。變壓器干燥就是給變壓器加熱，驅除變壓器本體內部的潮濕水分，常用的方法就是低電壓大電流通電加熱；通過變壓器油真空濾油機過濾就是對變壓器有進行雜質和水分清除，常用濾油機加專用變壓器油濾芯進行過濾。
2.變壓器安裝
　　變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等）。電路符號常用T當作編號的開頭。

3絕緣油真空濾油機技術特點

（1）ZL-JS系列絕緣油雙級真空濾油機工藝設計雙級效率高真空系統，采用凱潛_真空分離技術，能快速脫除油中的水分、酸值、機械雜質，游離碳、膠質等；提高油的耐壓值，如；

油質初始值：含水量：≤50mg/L、含氣量：≤10 %（體積分數）、擊穿電壓：≥25KV

二次凈化：含水量：≤15mg/L、含氣量：≤0.1%（體積）、耐壓值：≥50KV（球極）

三次凈化：殘余水分:≤5-10ppm、殘余氣體:≤0.05%、乙炔含量為0、耐壓:≥60KV（球極）注：含水、含氣量測量方法按有關GB、DL或IEC標準。變壓器油

濾油機根據減壓分離，機械精密過濾、分子吸附、真空干燥的原理。采用螺旋噴淋霧化控制等多項技術，能去除油中水分、雜質、游離碳、酸值、膠質等，經處理后的變壓器絕緣油能高于新油的使用標準。二次高真空分離系統，一個罐體雙級分離技術、三維立體分離塔系統，閃急快速蒸發系統，其脫水、脫氣、除雜質、效果更快，更徹底，油極限耐壓值更高。
