濾油機PLC控制系統 自動操作流程

作者： 凱潛濾油機 發布時間：2020-07-03 13:55 點擊量： 來源：

濾油機現在大部分采用plc控制系統，此系統操作直觀簡單，即可手動操作又可以自動操作。今天就由凱潛來為大家梳理一下自動操作的步驟：

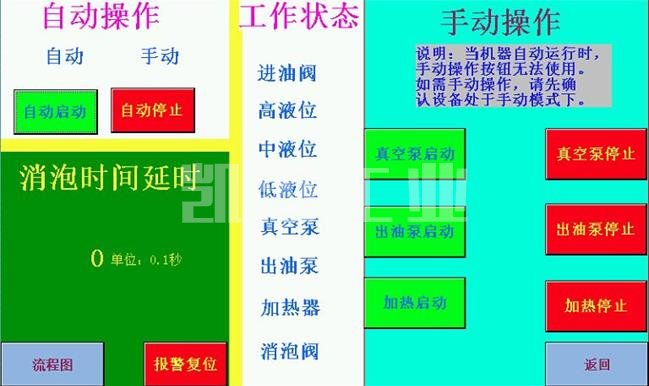

1）自動操作：

首先打開濾油機進出油閥門，觸摸“自動啟動”按鈕，設備進入自動運行狀態；觸摸“自動停止”按鈕設備停止運行。

注：自動狀態下加熱器和出油泵聯鎖，出油泵不工作時加熱器也停止工作。

2）界面切換按鈕：

觸摸“操作界面”按鈕進入操作界面畫面，觸摸“流程圖”按鈕進入“流程圖”界面。

此界面顯示設備運行的形象化、動態化工藝流程，對整個生產工藝的監控。界面內有“返回操作”按鈕，觸摸后進入操作界面。

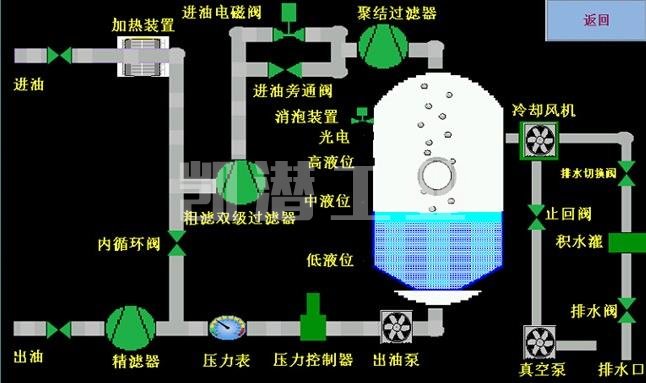

設備流程圖

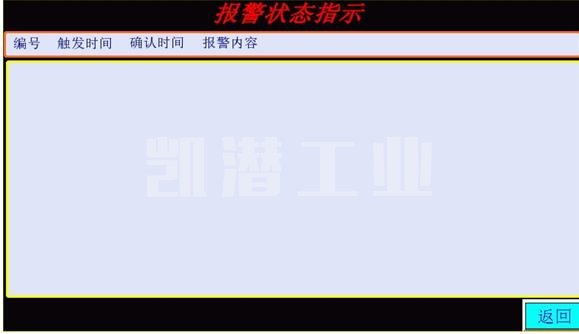

4）“故障指示”界面：

1.顯示設備遇到故障報警對應信息

2.設備運行過程中，遭遇報警，設備停止運行，“故障指示”界面跳出，顯示報警信息

3.報警信息消除方法：關閉電源，參照故障排除說明處理相應的報警問題后重新上電。
