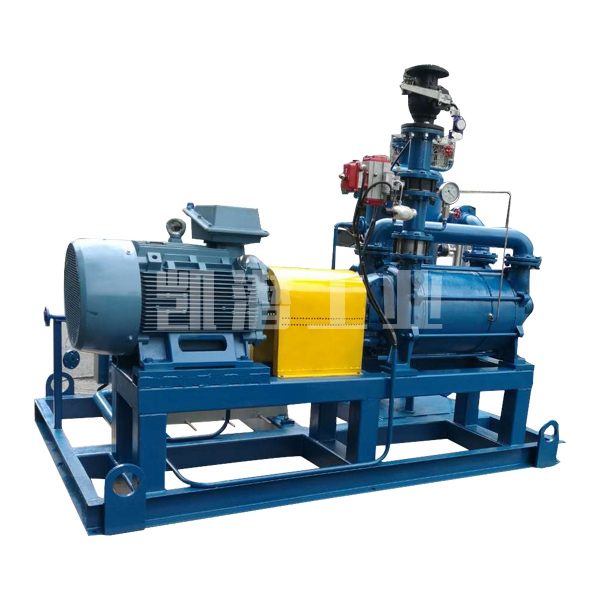

一.水環真空裝置用途
水環真空機組也稱液環真空機組廣泛用于石油、化工、機械、礦山、輕工、醫藥、食品、汽車制造等行業，在生產工藝過程中，真空過濾、真空干燥、真空送料、真空蒸餾、真空濃縮、真空脫水、以及真空脫氣等等行業，水環真空機組得到廣泛的應用。
隨著化工真空機組，液環真空機組、水環真空機組、制藥真空機組、多級真空機組技術的飛速發展，水環真空機組在粗真空獲得方面一直被各行業高度重視。由于水環真空機組中氣體壓縮是等溫，可抽除易燃、易爆氣體，此外還可抽除含塵、含水的氣體，因此，水環真空機組作為工業生產中選設備。
凱潛公司主要配套生產國內品牌水環真空機組及進口品牌NASH-ELMO納西姆西門子水環真空機組，在其通過10多年的生產應用，水環真空機組技術先進，成熟可靠。
二.水環真空裝置工作原理
水環真空裝置在泵體內裝有適量的水作為工作循環液。 當葉輪沿圖中所示方向順時針旋轉時，水將被葉輪甩出。 由于離心力，水形成一個厚度大致相等的封閉環，具體取決于泵腔的形狀。 水環上部的內表面與葉輪輪.轂正切，水環下部的內表面與葉片的端剛好接觸（實際上，葉片具有一定的 在水環中的插入深度）。 此時，在葉輪，轂與水環之間形成了月牙形的空間，該空間被葉輪分割成葉片數相等的幾個小腔。當葉輪繼續旋轉時，小腔由大變小，氣體被壓縮。 當小腔與排氣口連通時，氣體從水環真空泵中排出。
化工真空機組在一般情況下，選用水環泵作為前級泵比其它真空泵更為有利，這主要是由于它能夠抽除大量的可凝性蒸汽，特別是當氣鎮油封機械真空泵排除可凝性蒸汽能力不夠，或使用的溶劑能使泵油惡化而影響性能，或者是真空系統不允許油污染的時候更為明顯。
三.水環真空裝置技術參數
機組型號 | 泵型號 | 抽氣速率(L/S) | 極限壓力 | 進氣口徑 | 出氣口徑 | 電機功率 | |||||
主泵 | 前級泵 | 主泵 | 前級泵 | ||||||||
Ⅰ | Ⅱ | hPa | Torr | Ⅰ | Ⅱ | ||||||
ZKS150-3 | ZJP-150 | - | 2SK-3 | 150 | 2.7 | 2 | 100 | 50 | 2.2 | - | 7.5 |
ZKS150-1 | ZJP-150 | - | 2SK-6A | 150 | 2.7 | 2 | 100 | 50 | 2.2 | - | 11 |
ZKS300-3 | ZJP-300 | - | 2SK-6A | 300 | 2.7 | 2 | 150 | 50 | 4 | - | 11 |
ZKS150-21 | ZJP-150 | ZJP-70 | 2SK-3 | 150 | 6.7×10-1 | 5×10-1 | 100 | 50 | 2.2 | 1.1 | 7.5 |
ZKS300-21 | ZJP-300 | ZJP-150 | 2SK-6A | 300 | 6.7×10-1 | 5×10-1 | 150 | 50 | 4 | 2.2 | 11 |
ZKS300-41 | ZJP-300 | ZJP-70 | 2SK-3 | 300 | 6.7×10-1 | 5×10-1 | 150 | 50 | 4 | 1.1 | 7.5 |
ZKS600-41 | ZJP-600 | ZJP-150 | 2SK-6A | 600 | 6.7×10-1 | 5×10-1 | 200 | 50 | 7.5 | 2.2 | 11 |
ZKS1200-43 | ZJP-1200 | ZJP-300 | 2SK-6A | 1200 | 6.7×10-1 | 5×10-1 | 250 | 50 | 11 | 4 | 11 |
ZKSY150-3 | ZJP-150 | - | 2YK-3 | 150 | 6.7×10-1 | 5×10-1 | 100 | 50 | 2.2 | - | 7.5 |
ZKSY300-3 | ZJP-300 | - | 2YK-6 | 300 | 6.7×10-1 | 5×10-1 | 150 | 50 | 4 | - | 11 |
ZKSY150-21 | ZJP-150 | ZJP-70 | 2YK-3 | 150 | 5×10-3 | 3.8×10-3 | 100 | 50 | 2.2 | 1.1 | 7.5 |
ZKSY300-21 | ZJP-300 | ZJP-150 | 2YK-6A | 300 | 2.6×10-3 | 2×10-3 | 150 | 50 | 4 | 2.2 | 11 |
ZKSY300-41 | ZJP-300 | ZJP-70 | 2YK-3 | 300 | 5×10-3 | 3.8×10-3 | 150 | 50 | 4 | 1.1 | 7.5 |
ZKSY600-41 | ZJP-600 | ZJP-150 | 2YK-6A | 600 | 2.6×10-3 | 2×10-2 | 200 | 50 | 7.5 | 2.2 | 11 |
ZKSY1200-43 | ZJP-1200 | ZJP-300 | 2YK-6A | 1200 | 2.6×10-3 | 2×10-2 | 250 | 50 | 11 | 4 | 11 |
ZKSS150-1P | ZJP-150 | - | 2SK-6AP | 150 | 4×10-1 | 3×10-1 | 100 | 50 | 2.2 | - | 11 |
ZKSS150-3P | ZJP-150 | - | 2SK-3P | 150 | 4×10-1 | 3×10-1 | 100 | 50 | 2.2 | - | 7.5 |
ZKSS300-3P | ZJP-300 | - | 2SK-6AP | 300 | 4×10-1 | 3×10-1 | 150 | 50 | 4 | - | 11 |
ZKSS150-21P | ZJP-150 | ZJP-70 | 2SK-3P | 150 | 2×10-2 | 1.5×10-2 | 100 | 50 | 2.2 | 1.1 | 7.5 |
ZKSS300-21P | ZJP-300 | ZJP-150 | 2SK-6AP | 300 | 2×10-2 | 1.5×10-2 | 150 | 50 | 4 | 2.2 | 11 |
ZKSS300-41P | ZJP-300 | ZJP-70 | 2SK-3P | 300 | 2×10-2 | 1.5×10-2 | 150 | 50 | 4 | 1.1 | 7.5 |
ZKSS600-41P | ZJP-600 | ZJP-150 | 2SK-6AP | 600 | 2×10-2 | 1.5×10-2 | 200 | 50 | 7.5 | 2.2 | 11 |
ZKS1200-41P | ZJP-1200 | ZJP-300 | 2SK-12P | 1200 | 2×10-2 | 1.5×10-2 | 250 | 80 | 11 | 4 | 22 |
ZKSS600-21P | ZJP-600 | ZJP-300 | 2SK-12P | 600 | |||||||
